KTPP700-5 全自动 PP 断续上胶收波生产线技术介绍文档

一、设备概述

KTPP700-5 全自动 PP 断续上胶收波生产线是一款专为 PP 材料等薄型基材设计的自动化加工设备，集成断续上胶、褶纸成型、收波等核心工艺于一体，采用 PLC 控制与触摸屏操作模式，实现从材料上卷到成品收卷的全流程自动化生产，广泛适用于过滤材料、包装材料等领域的精密加工，大幅提升生产效率与产品一致性。

二、功能特点

1. 自动化连续生产

设备集成上胶、褶纸、收波工艺，原料卷（最大卷径≤1200mm）上料后，无需人工干预即可完成全流程加工，生产速度 4-27m/min 可根据需求灵活调节，相较传统人工或单机分步作业，生产效率提升 40% 以上。

2. 精密加工保障

上胶精度：胶条间距稳定控制在 25.4mm，胶条数量达 2×26pcs，确保上胶均匀性与一致性；

褶纸精度：褶纸高度覆盖 8-100mm 范围，成型精度高，满足不同规格过滤芯材、包装材料的褶纸工艺要求；

器件可靠性：采用三菱、施耐德等知名品牌器件，PLC 控制逻辑稳定，触摸屏操作便捷，设备运行故障率低。

3. 灵活适配性

材料适配：可加工各类 PP 薄型基材，也可拓展至同类薄型材料（如过滤纸、复合膜等）；

工艺适配：褶纸高度 8-100mm 的宽范围调节，配合可调的生产速度，能快速切换不同产品规格的生产模式；

环境适配：工作气压仅需 0.6Mpa，常规工业气源即可满足；380V/50HZ 的电源配置适配多数工厂电力系统。

4. 智能与运维优势

操作界面：全中文触摸屏操作，参数设置、生产状态可视化，操作人员经简单培训即可上手；

维护便捷：设备结构模块化设计，关键部件（如胶机、褶纸机构）易拆卸检修；胶机容量 50L，减少频繁加胶的运维成本。

三、应用领域

该生产线主要服务于过滤材料、包装工业等领域，典型应用场景包括：

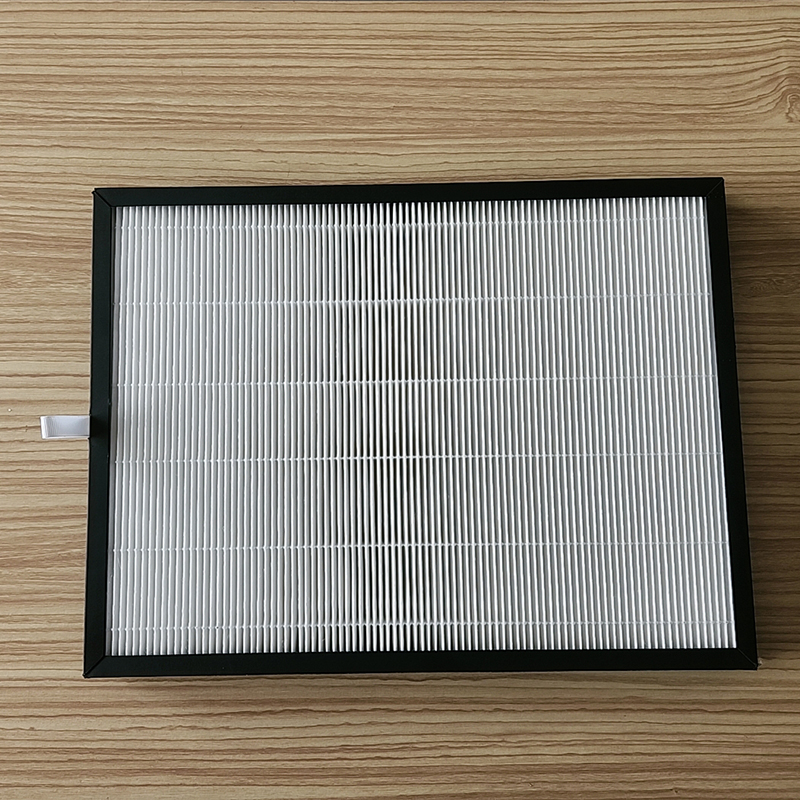

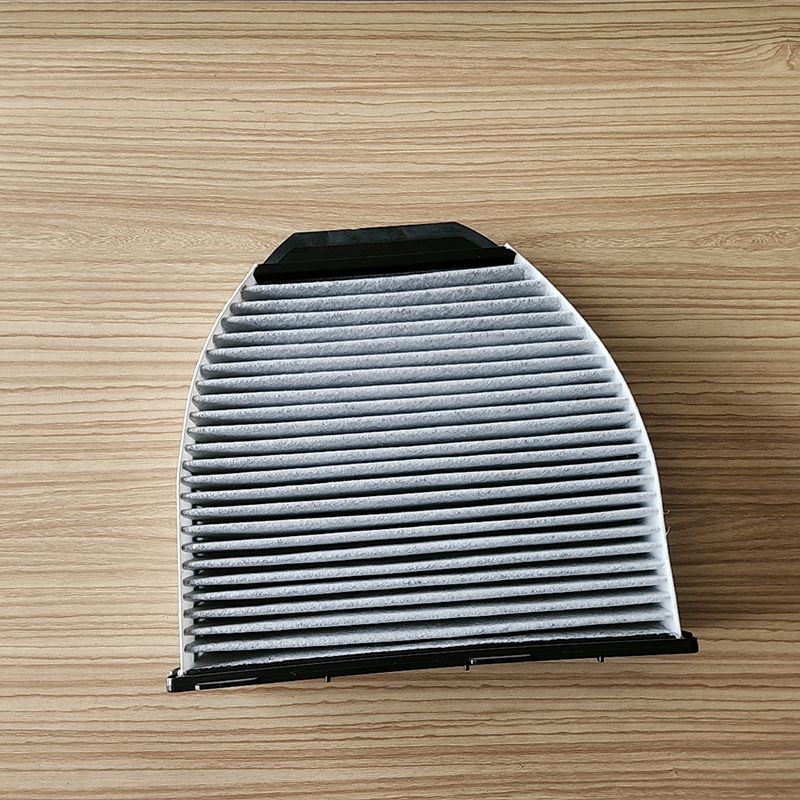

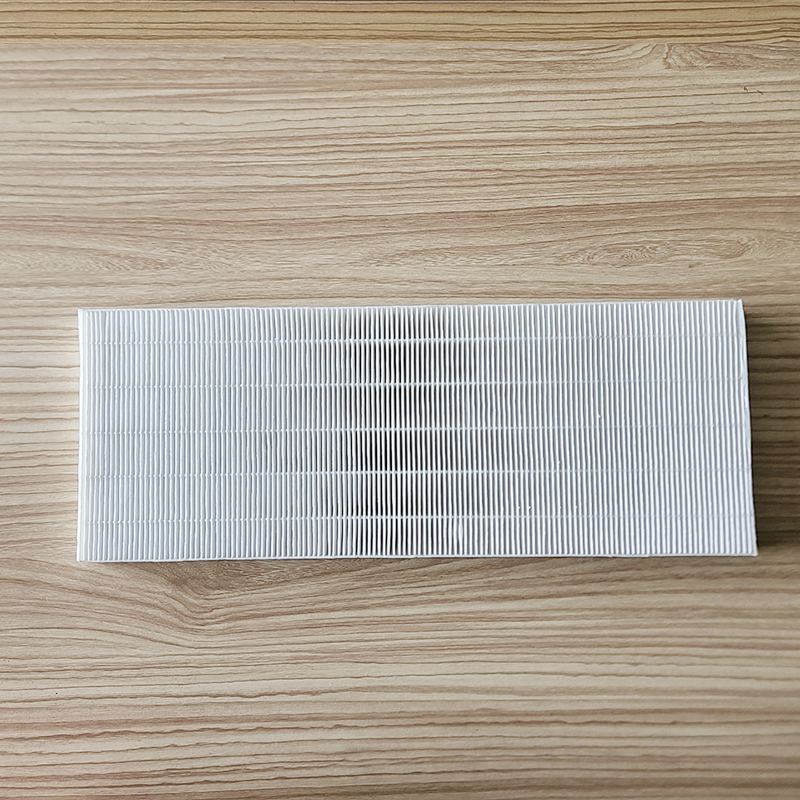

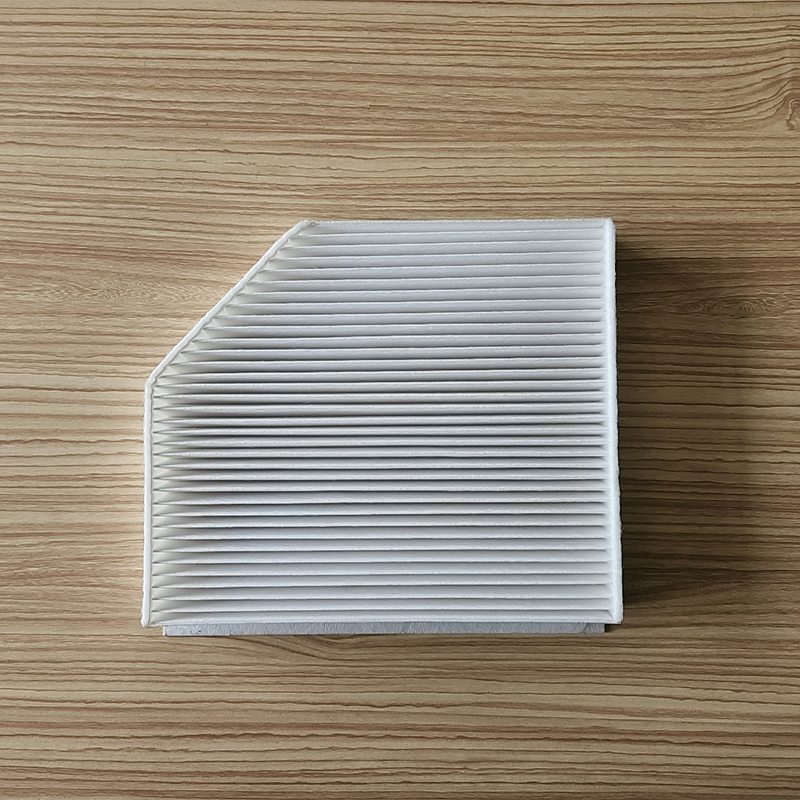

过滤行业：汽车滤清器芯材、空气净化器滤芯的 PP 褶纸成型与上胶；

包装行业：高端礼品包装、特殊缓冲包装的 PP 材料褶纸与结构胶复合加工；

其他领域：如医疗耗材中薄型 PP 构件的精密褶纸加工等。

四、安装与维护建议

安装要求：需确保设备摆放地面平整，预留不少于 1.5m 的周边操作与维护空间；接通 380V/50HZ 电源与 0.6Mpa 稳定气源后，通过触摸屏进行参数初始化即可投入生产。

日常维护：

每日生产前检查胶机容量（不少于 1/3 容量）、气源压力；

每周清洁褶纸机构、上胶组件的残留碎屑；

每月对传动部件（如辊轴、齿轮）进行润滑保养，检查 PLC 器件运行状态。
